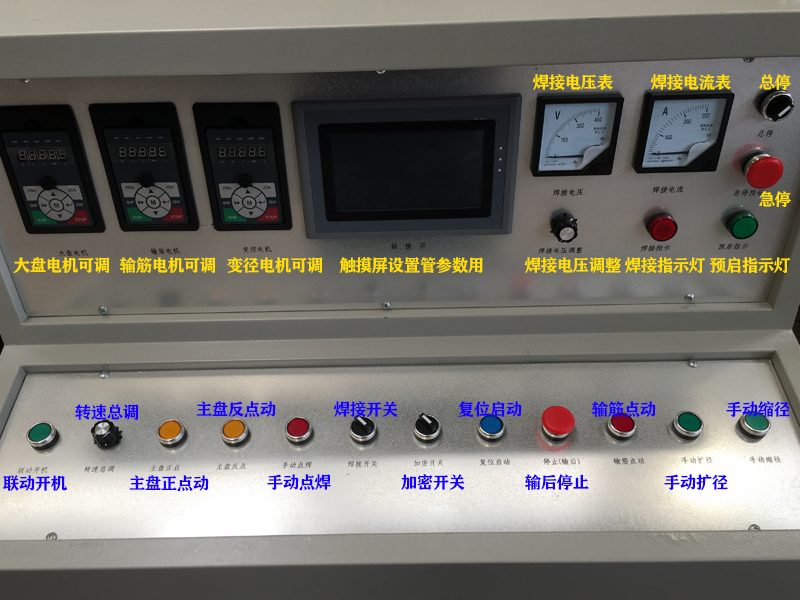

水泥管滚焊机的电控系统是一台滚焊机的大脑，剩下的还有电机，传动，电极，焊接等相关机械构造和蓄能器，所有的机械构造都要依靠命令去执行，而电控系统的操作性，专业性有很大的不同，不同设计人员对操作的理解不同，出现了很多的命令方式，今天我们主要看图解说下电控按钮及作用。首先请看下图，怕看不清恳求了朋友半天给打上了图片上的字，都是与实际相对应的只是怕看不清，跟实物也是一样的，有时候生产时会略有不同，不以此图作为最终的产品定型，此图片为普通工频自动变径滚焊机的面板。

１．我们从左到右顺序来看，大盘电机变频器操作面板，输筋电机变频器操作面板和变径电机变频器操作面板，面板对应着三个调节电机的安装在柜子中的变频器，主要调节电机的作用。
２．触摸屏主要分两部分前台参数设置，后台参数设置，主要用到的时前台参数设置，主要设置现在生产管的规格尺寸承口角度等，傻瓜式的参数设置，这个等我拿出时间单独录一下视频或者图片做一个调整教程供大家学习使用。
３．再往右是焊接变压器的电压电流表，和调压电位器，总停急停，和启动指示灯。
４．下排的左边两个分别是联动开机和转速总调，分别是让大盘输筋变径焊机全部进入同时工作状态，你的滚焊机整体焊接速度就是来自于第二个旋钮。
５．主盘正电动和反点动就是说的大盘，就是我们穿钢筋的那个大盘的正反转点动，方便调整开始和结束时钢筋松紧度的。
６．手动点焊这个需要配合手动扩径和手动缩径来实现特殊尺寸制作的。
７．焊接开关用于启动关闭焊机平台是否工作，同时在焊机平台也有按钮。
８．加密开关是需要加密处的手动调节。
９．复位启动便于调节好后进去下一个制作使用按钮。后边4个一起说用于推筋到最前段制作完后的手动停止，输筋的向前点动，手动扩径和缩径方便异型产品制作的手动操作。

　　简单介绍到这里是不是感觉已经有想上手试试的躁动了，这个滚焊机为XYZ三个轴向同时动作的机械，一般出厂前所有限位我们在工厂都调教过位置，调整过控制参数，简单易用，售后服务响应跟进快，毕竟现在是一个售后与质量并存的企业生存环境。今天先这样吧，以后还会出教程详细将操作。
